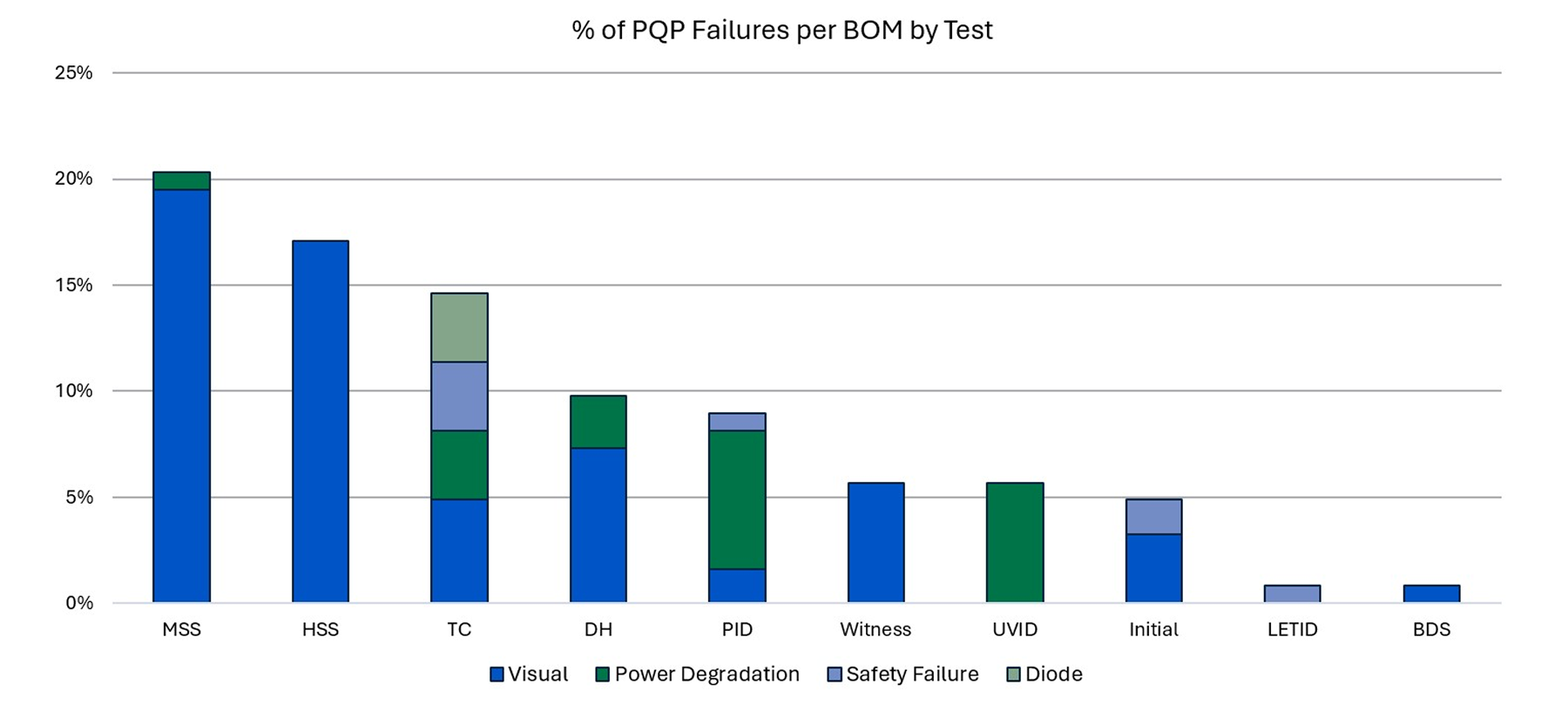

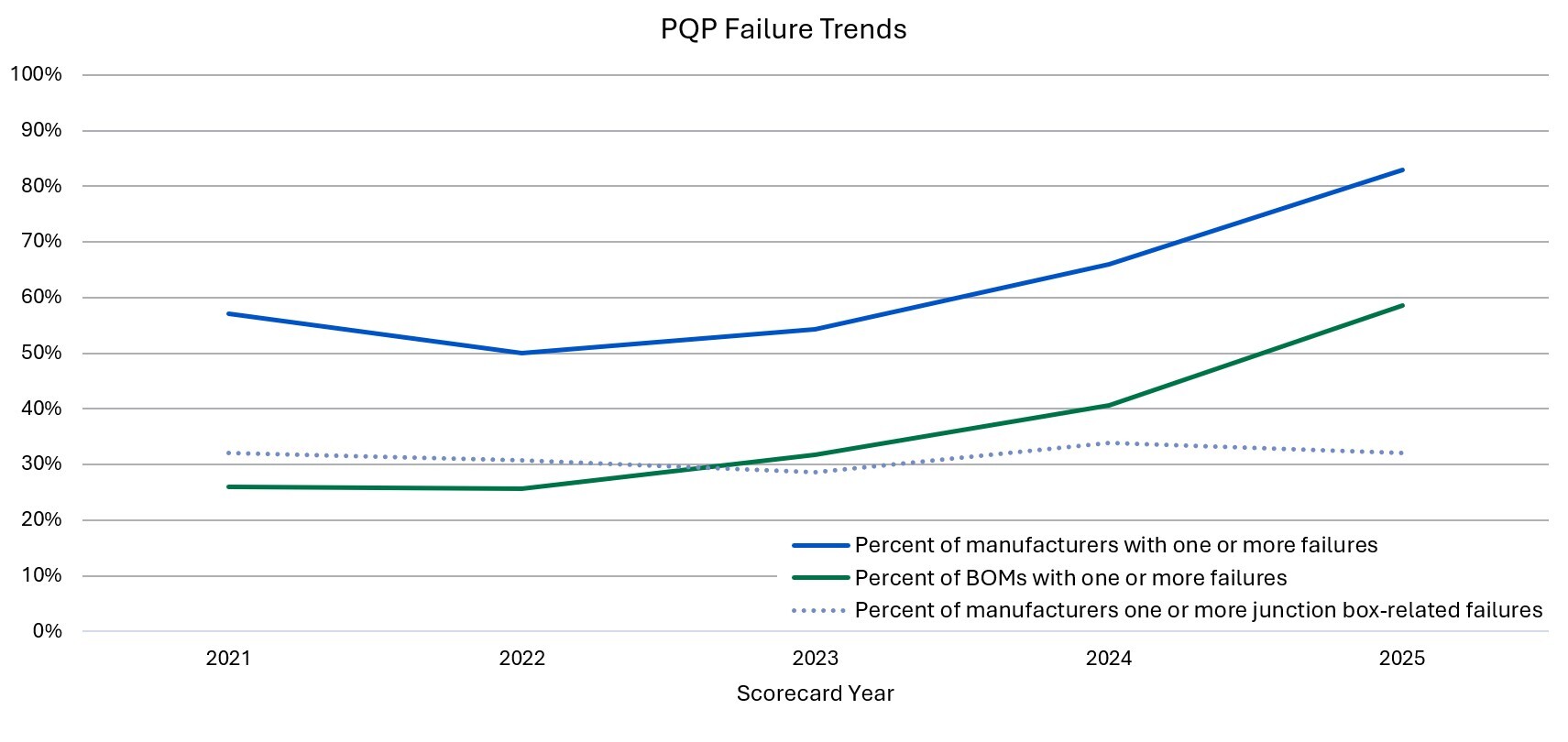

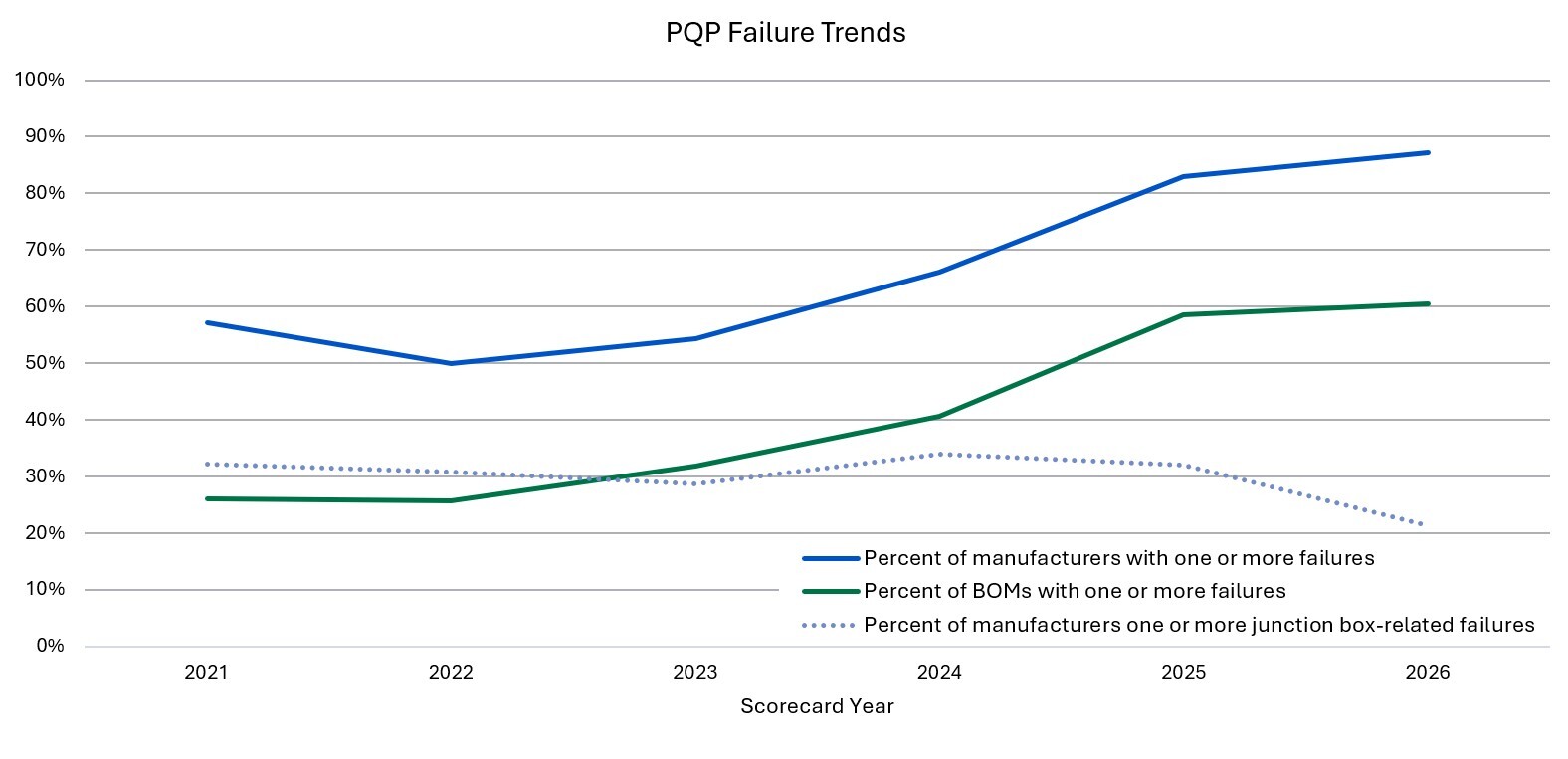

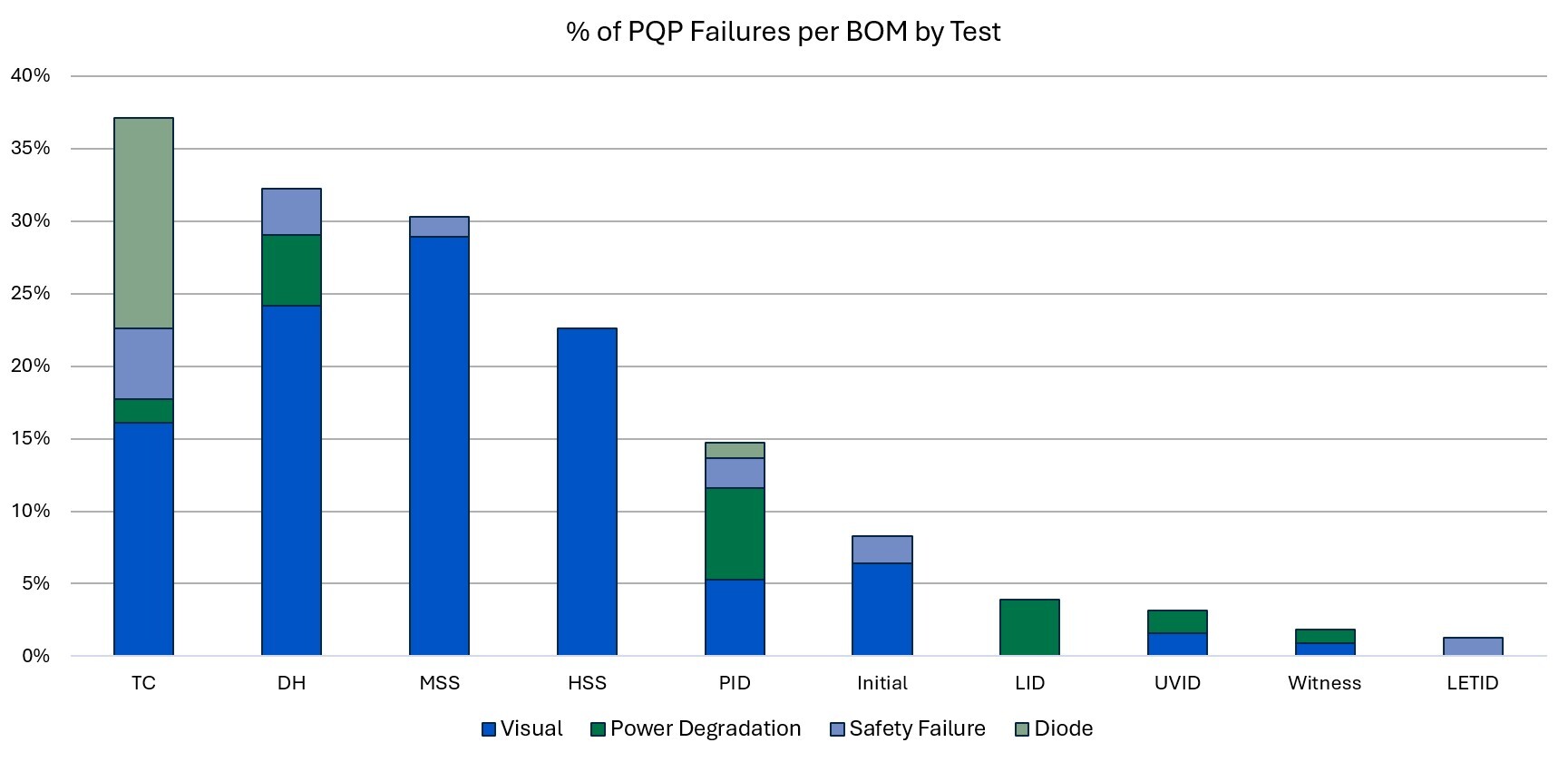

安全故障

存在安全故障的组件在现场运行可能会有危险。在整个 PQP 测试中，安全运行是通过使用 IEC 61215 标准的湿漏电测试来确定的，该测试评估光伏组件的电气绝缘性能。未达到 IEC 61215 绝缘电阻最低要求的 BOM 将被计入计分表的故障统计中。

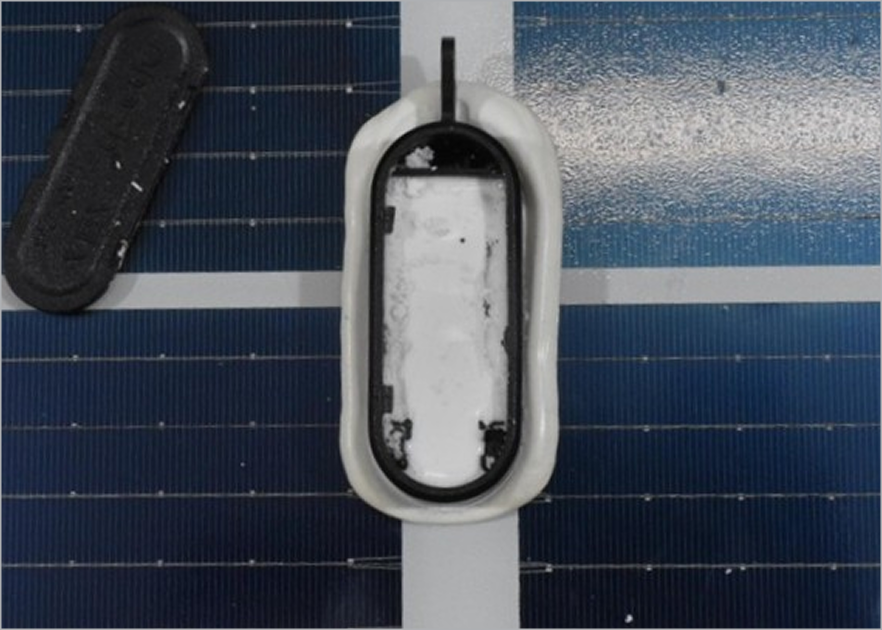

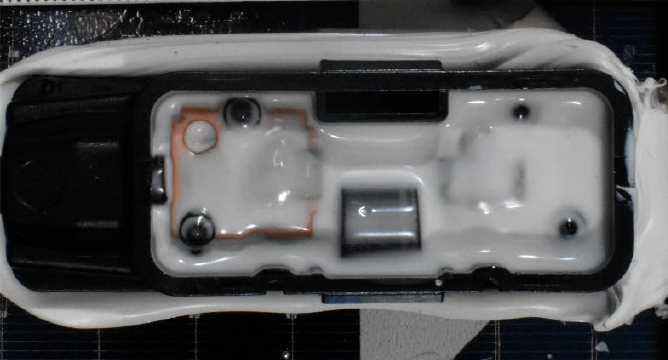

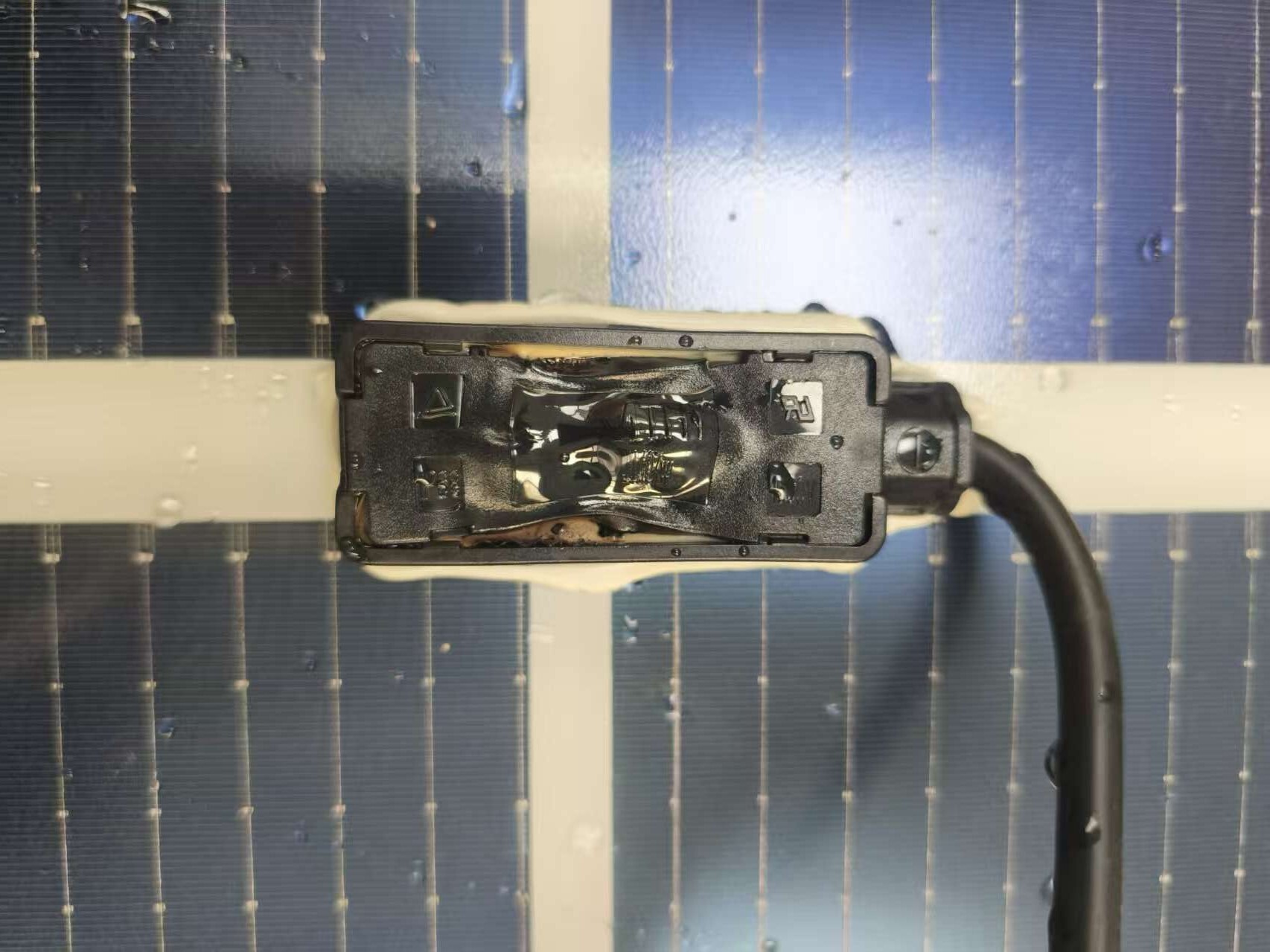

该组件在 TC200 测试后未能通过湿漏电测试，这意味着它未通过 IEC 61215 认证测试。Kiwa PVEL 的调查显示，接线盒内部的灌封胶未完全固化，导致接线盒内部电路裸露。在过去一年中，在来自不同制造商的至少七个不同 BOM 上检测到了可追溯到接线盒的湿漏电故障。

外观检查

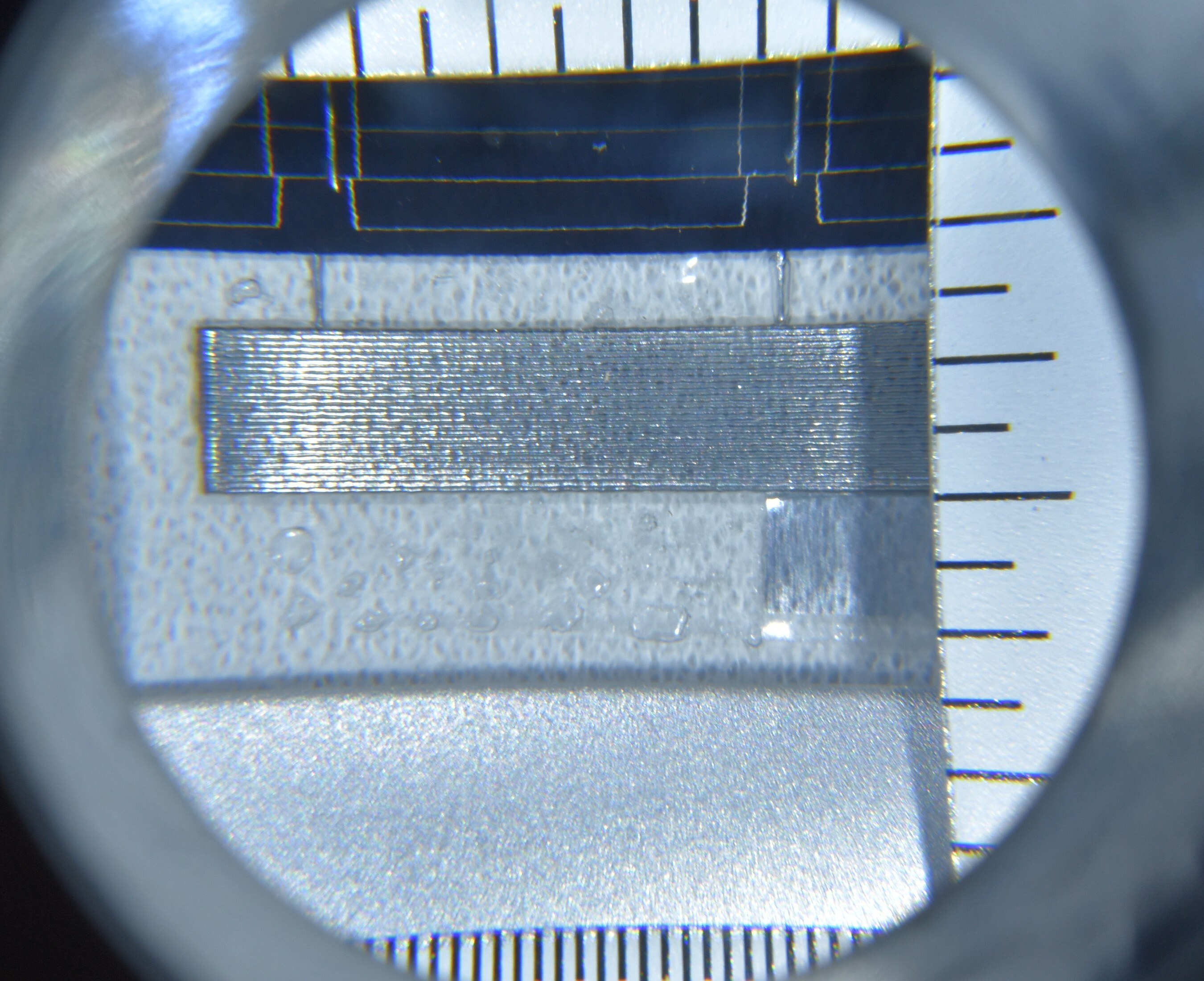

外观检查可识别导致现场过早失效的问题。根据 IEC 61215 和 IEC 61730 标准，检查组件是否存在脱层、腐蚀、表面破碎或裂纹以及其他“重大”缺陷。出现“重大”发现的 BOM 将被计入计分表的故障统计中。

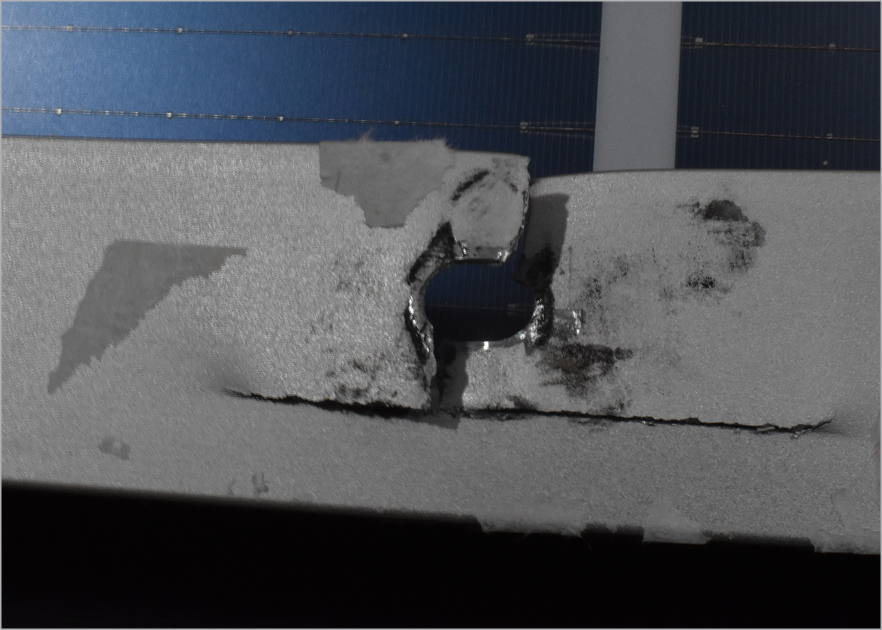

外观检查故障可能包括广泛的缺陷。在 2025 年计分表中，外观检查故障的主要原因是机械应力测试期间的组件破碎。这是由于更薄的玻璃和更大的组件尺寸增加了对 PQP 期间遇到的风雪载荷的敏感性。

功率损耗

存在功率损耗故障的组件在现场可能表现不佳。虽然 PQP 没有设定具体的功率退化合格/不合格阈值，但如果功率损失超过制造商或其客户的预期，制造商可以启动重测。重测在 PQP 报告中会有明确说明。因功率损耗而进行重测的 BOM 将被计入计分表的故障统计中。

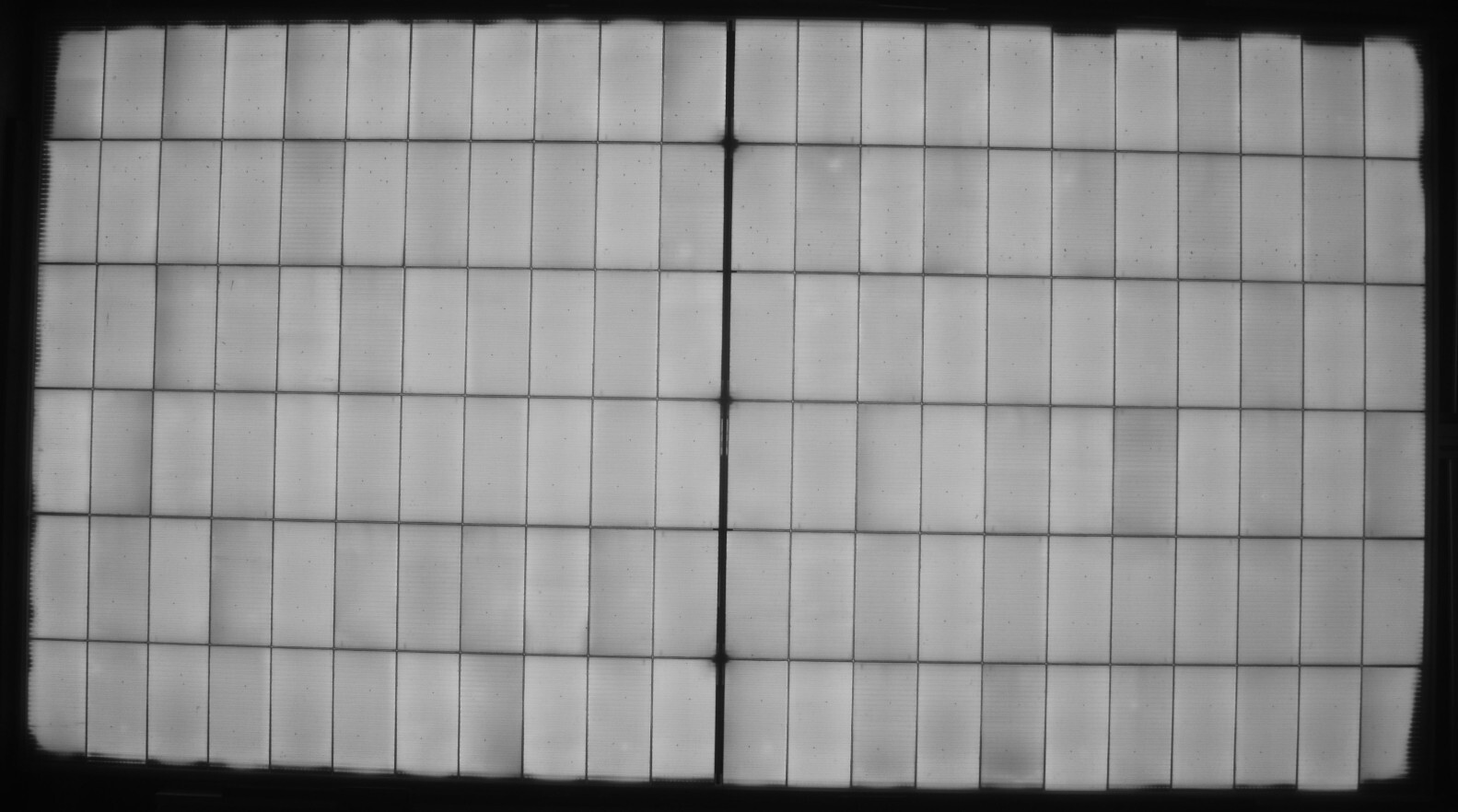

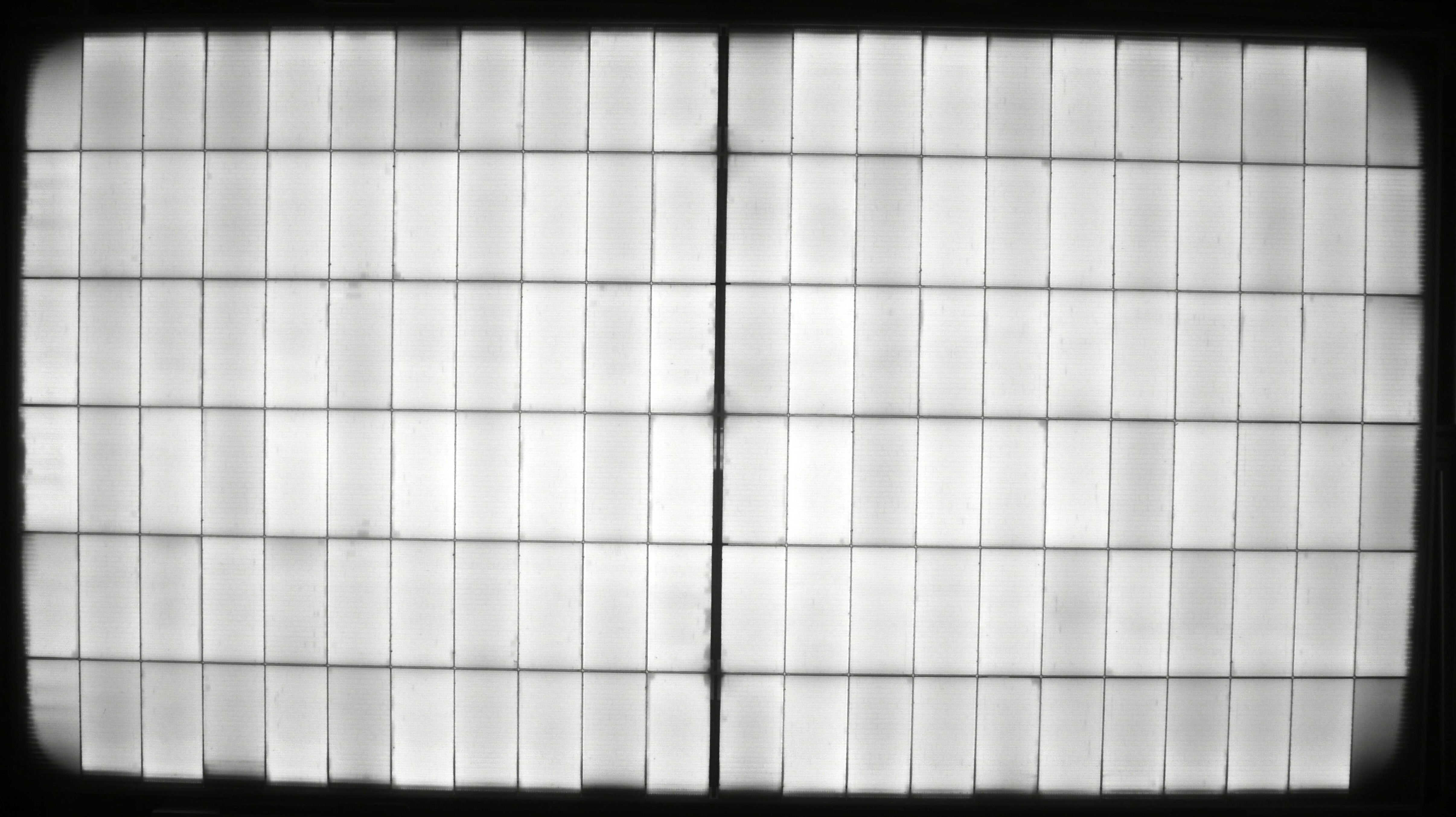

该 HJT 组件在 DH2000 测试后退化了 5.5%，触发了制造商的重测请求。功率损失的主要原因是水分沿着边缘和接线盒孔进入双玻层压件而导致的潜在腐蚀——从这些区域的变暗可以看出。过去一年有 15 家制造商经历了与功率损耗相关的故障。

二极管

Kiwa PVEL 在 TC 和 MSS 测试后评估组件旁路二极管的功能。失效的旁路二极管无法再保护组件免受热点影响，这可能导致火灾风险。在反向和/或正向偏置下二极管功能失效的 BOM 将被计入计分表的故障统计中。

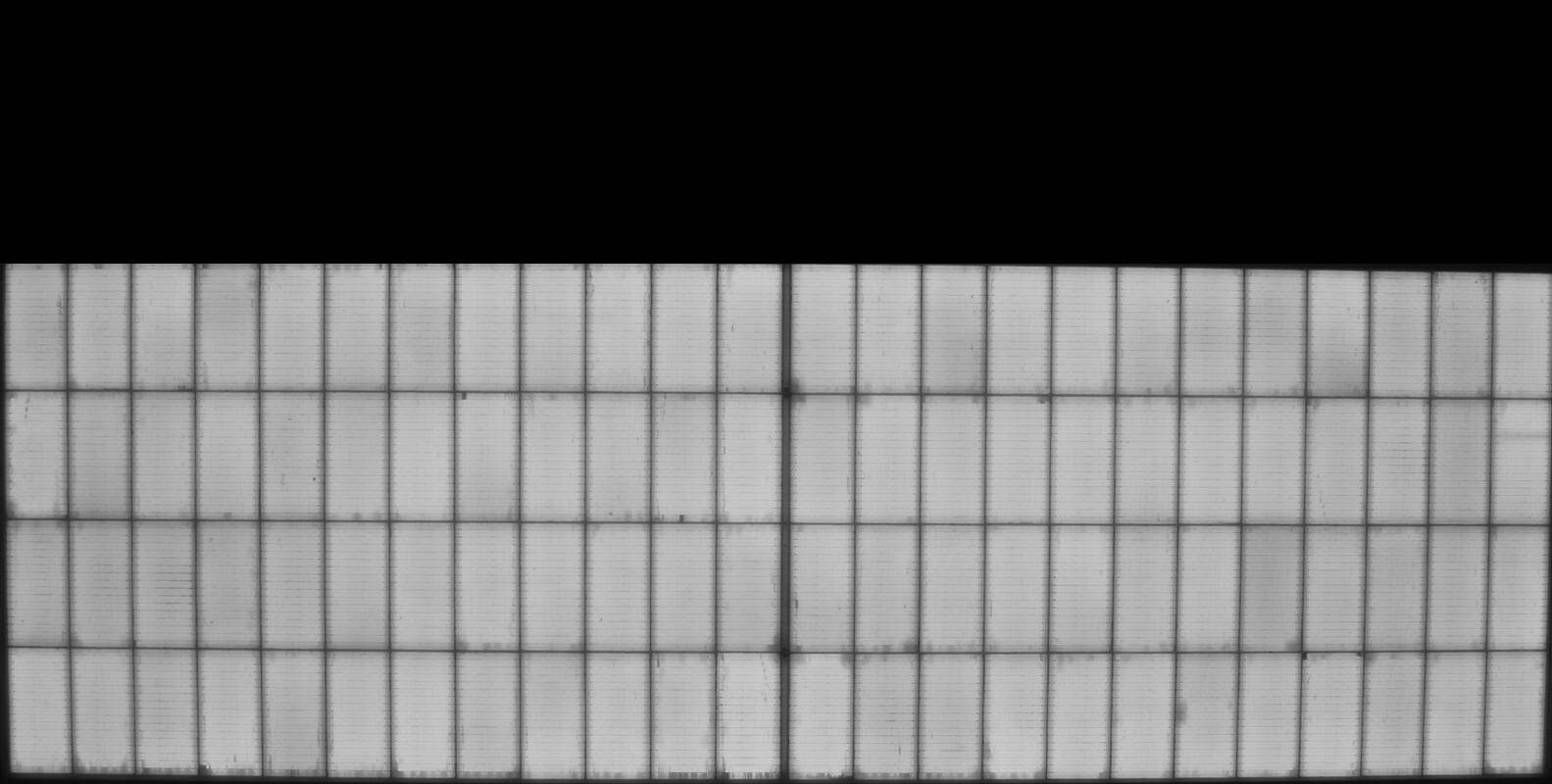

在 TC600 测试后，该组件的旁路二极管短路，导致 33% 的功率损失。该 BOM 通过了 IEC 标准时长的热循环测试，但在 PQP 的热循环测试后经历了灾难性的功率损失。在过去一年的 PQP 测试中，有两家制造商出现了旁路二极管失效。
