机械应力
序列
PQP 的机械应力序列 (MSS) 超越了 IEC/UL 认证，能够进行更透彻的组件和电池片耐用性测试。它通过静态和动态载荷测试检测潜在的玻璃和电池片开裂漏洞，以及框架结构弱点。随后的环境舱测试评估由于电池片裂纹导致的功率输出下降，这对于面临积雪和强风等极端天气的站址至关重要。MSS 还会评估由于制造缺陷、运输、搬运或环境压力造成的电池片损伤将如何影响组件性能。
关键 要点
极低功率损耗
94% 完成 MSS 测试的 BOM 功率损失 < 2%。由于双玻和/或多主栅组件的采用，过去三年 MSS 后的功率损失一直保持在极低水平。然而，有两个玻璃//背板 BOM 在组件紧贴扭矩管时经历了 > 8% 的功率损失，导致许多电池片开裂并产生失活区域。 查看下方的功率退化图表以了解更多信息。
故障激增
20% 的 BOM 在 MSS 测试期间经历了一个或多个故障。BOM 级别的故障率从 2023 年和 2024 年计分表的仅 7% 有所增加。40% 的制造商在 MSS 测试期间经历了至少一个故障，除两个外，其余全部是由于玻璃破碎和/或框架损坏（见下方的 测试结果焦点 ）。这是由于对玻璃和/或框架较弱的大尺寸组件进行跟踪器安装载荷测试所致。请参阅 故障 页面以获取更多信息。
安装方式很重要
跟踪器安装测试中玻璃破碎率增加。在将 MSS 测试的静态机械载荷部分更新为使用 ±1800 Pa 测试载荷的 400 mm Nextracker 安装，而不是之前使用的带有 50 mm 压块且载荷为 ±2400 Pa 的双导轨安装后，组件破碎率大幅上升。这一测试程序的更改凸显了机械耐用性的重要性。
玻璃破碎原因
实验室和现场玻璃破碎率增加存在许多可能的原因。Kiwa 对实验室和现场破碎组件的分析支持了 NREL 最近关于此主题的研究。虽然没有单一原因，但已确定了一系列问题，包括玻璃强化程度降低、玻璃边缘和接线盒安装孔内的瑕疵、较弱的框架设计、层压边缘挤压、更大的组件面积、更激进的组件安装以及玻璃与框架之间的接触。
MSS 测试结果
焦点
对于某些 BOM，由于玻璃强度不足而发生组件破碎，而对于其他 BOM，框架是主要因素。下方是一个后者的案例，在经过跟踪器安装的 ±1800 Pa SML 之后，框架在 ±1000 Pa DML 测试进行了 300 次循环时发生了斜向断裂。在发生大风事件后的现场也观察到了类似的组件故障，这很可能是由于框架壁变薄、框架法兰变小和/或铝合金强度较低所致。此类缺陷可能不会在 IEC 认证的单独 SML 或 DML 测试中出现，但在接受 PQP 的 SML 和 DML 组合测试的多个组件上都已观察到。

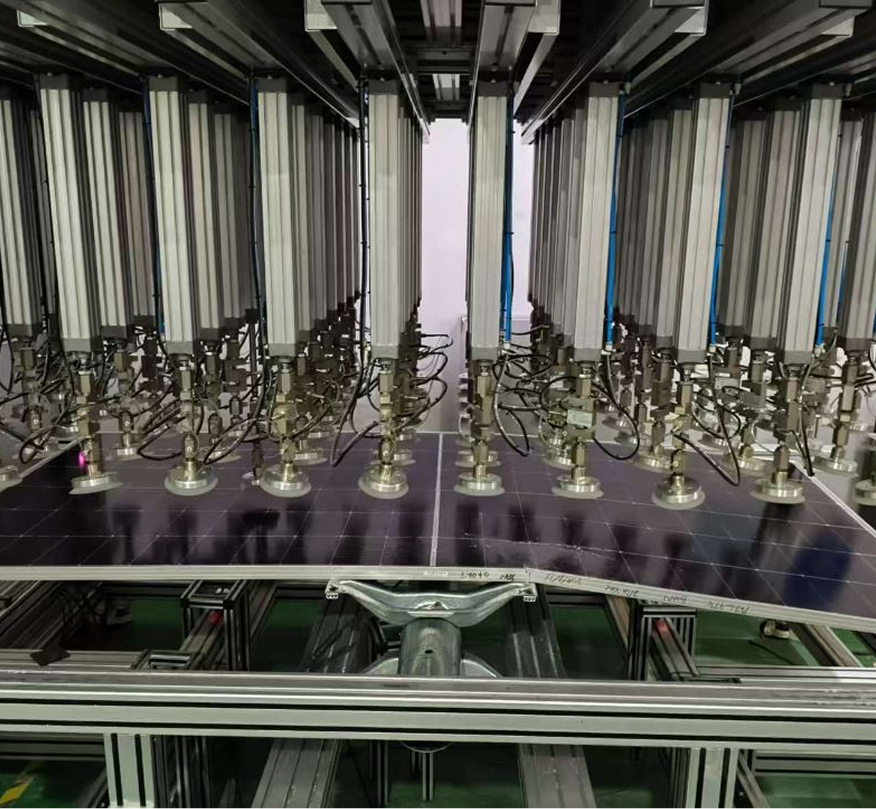

在 SML 期间受损后，组件框架和玻璃在 DML 测试中破碎。

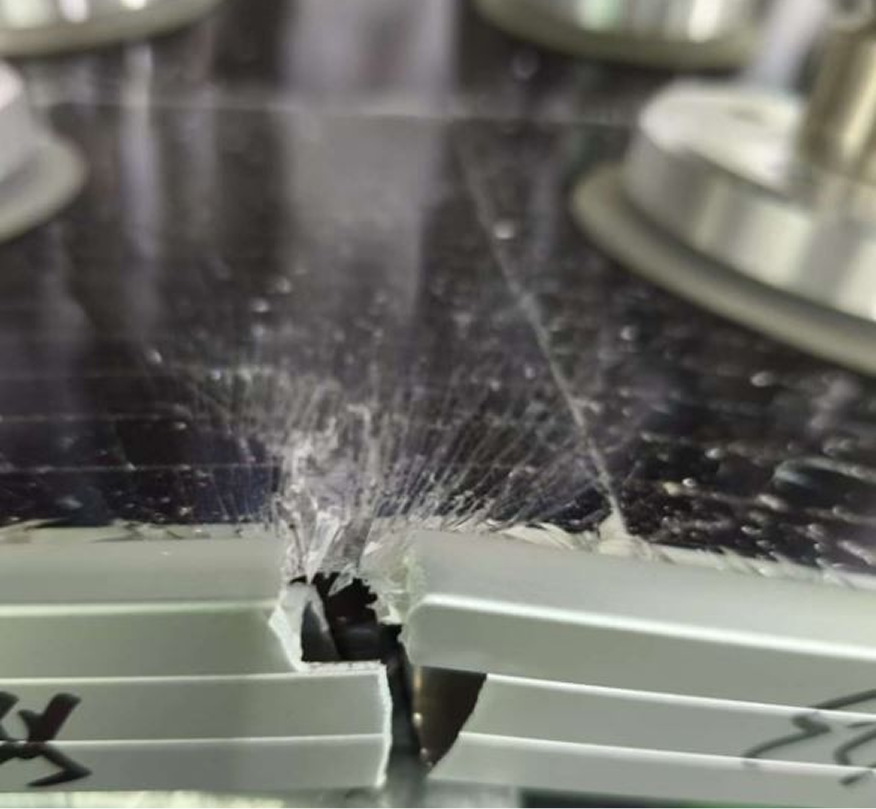

放大后可以清楚地看到框架上的裂缝。

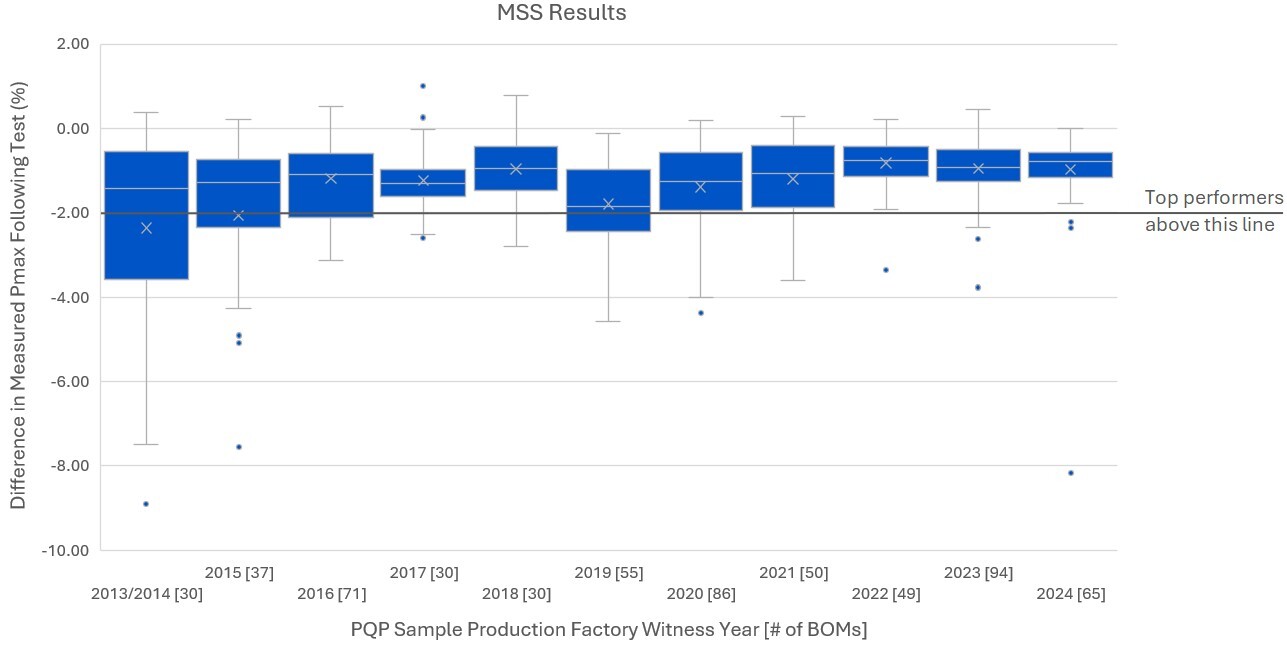

功率退化：
MSS BOMs
查看机械应力序列
最佳表现者
点击此处查看列为 MSS 最佳表现者的 137 个 BOM。
在 2019 年之前，所有结果仅为 DML+TC50+HF10。2019 年结果的 30% 以及 2019 年之后的所有结果均为 SML+DML+TC50+HF10。2024 年前的结果采用双导轨安装；2024 年结果采用跟踪器或角部安装。
查看箱线图解读指南
1 Silverman, T., Palmiotti, E., Springer, M., Bosco, N., Deceglie, M., Repins, I., & Gaulding, A. (2024). 破碎的挑战：导致玻璃更容易破碎的诸多因素。 https://doi.org/10.2172/2479454
