背板耐用性
序列

PQP 的背板耐用性序列 (BDS) 远超 IEC/UL 的认证要求，以有效评估背板的可靠性，重点关注由聚合物退化引起的黄变和开裂等风险。该测试利用紫外线、高温高湿以及温度循环来模拟可能导致现场材料退化的条件。背板耐用性对于所有太阳能站址都至关重要，因为背板裂纹会损害性能和安全，而对于高辐照和高反照率环境下的安装来说尤为重要。

关键要点

未观察到开裂

Kiwa PVEL 在 BDS 测试期间未记录到任何灾难性故障。

在过去的两年中，Kiwa PVEL 的 PQP BDS 测试未发现任何背板开裂问题。该测试涵盖了 25 个 BOM，包含一系列外层材料，包括 CPC、PVF、PVDF 和 PET 薄膜。背板分为透明、白色和黑色。经测试的背板在 BDS 测试后均未出现背板裂纹。

外观缺陷依然存在

BDS 测试可能会诱发各种重大和轻微的外观异常。

虽然未观察到背板开裂，但一些组件遭受了其他问题，包括标签模糊不清（根据 IEC 标准属于重大缺陷）、双面组件背面汇流带变色、电缆粉化、连接器开裂和背板变色。这些缺陷可能会损害组件的长期性能和结构完整性。

透明背板增加

白色背板在 PQP 测试中的普及率已大大降低。

在 Kiwa PVEL 的 BDS 测试样本群体中，采用透明背板的双面组件占比超过 56%。结果显示，与白色背板相比，透明背板遭受了类似的退化和黄变。请参阅下方的“BDS 后的背板黄变”部分了解更多信息。下方的 BDS 后的背板黄变部分了解更多

可靠性风险仍然存在

未经证实的背板配方不断涌现。

过去几年在现场部署了许多新的组件背板，目前尚未显示出早期的退化迹象。这些未经证实的背板中的一些可能会在长期内暴露出潜在问题。BDS 测试仍然是部署前验证背板可靠性的关键步骤。

BDS 测试结果
焦点

最近测试的一个白色背板 BOM 在第三轮紫外线照射后显示出明显的黄变（即在 DH1000+UV65+TC50+HF10+UV65+TC50+HF10+UV65 之后），此时 delta b* 激增至大于 13。虽然黄变增加并不总是导致现场背板失效，但在某些情况下，黄变是机械分解的指标，会导致现场背板变脆和开裂。如果在 BDS 测试中观察到显著黄变，Kiwa PVEL 建议制造商提供额外证据证明该背板在预期组件寿命内能可靠运行。

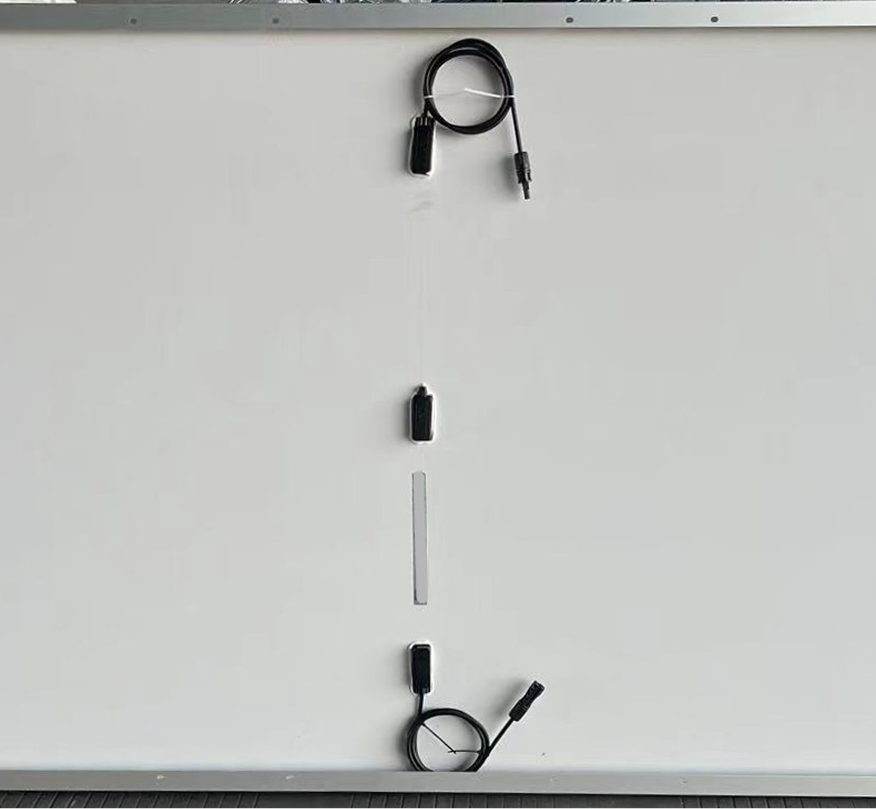

BDS 前

来自同一个 BOM 的组件图像，拍摄于 PQP 样品生产工厂见证期间。

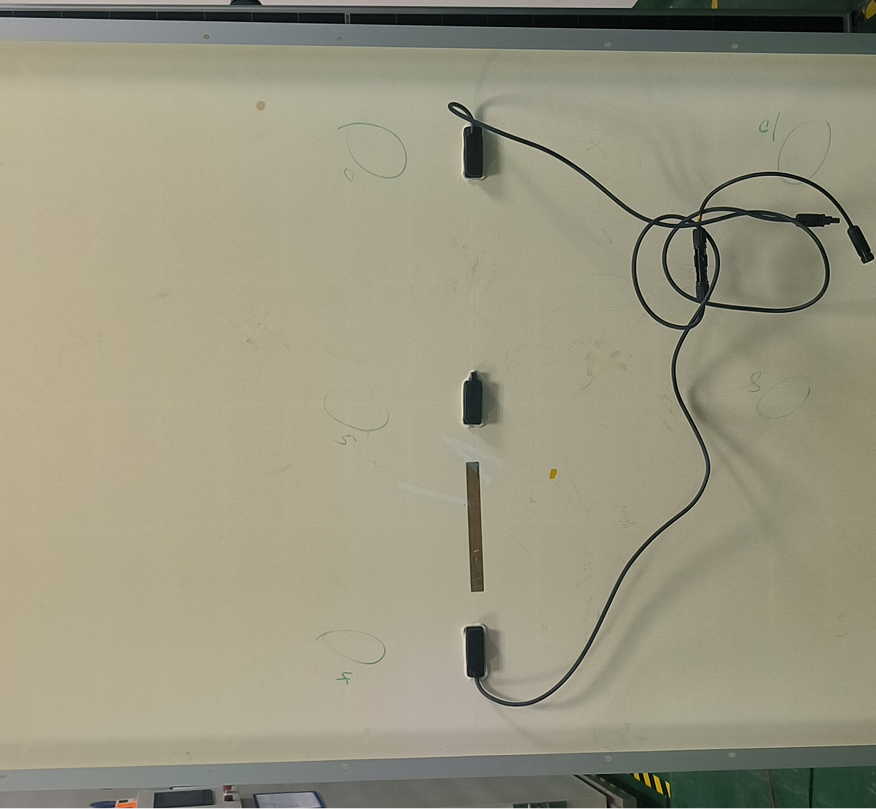

紫外线#3 后

完成 BDS 测试第 3 轮紫外线照射后的一个组件，可以清晰地看到黄变。

背板黄变
BDS 之后

在 BDS 测试期间，Kiwa PVEL 对每个 BOM 的两个相同样品在 10 个不同的背板位置进行色差计测量。测量采用国际照明委员会 (CIE) L*a*b* 坐标系，其中 b* 代表黄/蓝坐标。b* 值随着黄变指数的增加而增加。BDS 报告中包含一张显示 BDS 测试过程中 b* 值平均差（“delta b star”）的图表，以帮助量化背板颜色的变化。在透明和白色背板上测量到了广泛的 delta b* 值，表明某些 BOM 比其他 BOM 更容易发生黄变。

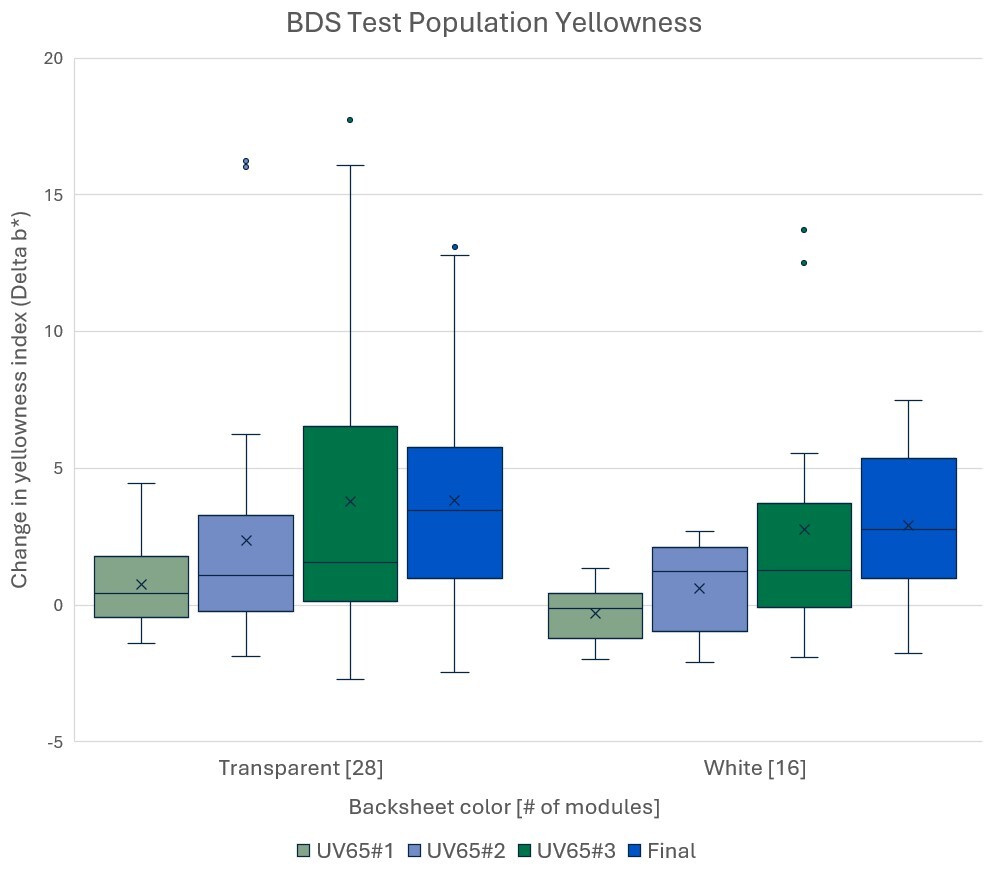

在过去的两年中，对 44 个组件完成的 BDS 测试结果显示出一系列的黄变程度。

查看箱线图解读指南 BDS 测试程序、评估哪些光伏组件材料，以及为何 BDS 至关重要的案例研究，可在 kiwa.com/pvel 查阅。

Kiwa PVEL 高级合作伙伴每个季度都会收到发送到其收件箱的更详细的计分表数据。注册成为 Kiwa PVEL 高级合作伙伴

立即加入

背板耐用性 序列

关键 要点

BDS 测试结果 焦点
